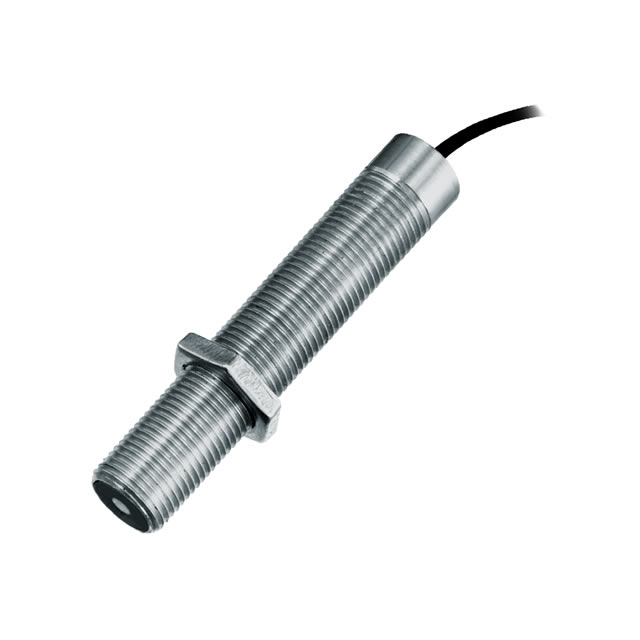

FW Murphy 摩菲磁性拾取传感器MP7905

磁性拾音器是一种交流发电机。它通常安装在内燃机的飞轮壳中，因此每次齿轮齿通过传感器末端时，起动齿圈都会作用在其上以产生电压脉冲。

可用的弹匣拾取器型号：

MP3298 系列

MP7905 系列

MP7906 系列

MP7905系列产品规格：

外壳材料：

MP3298：300 型不锈钢

防松螺母：300 型不锈钢

MP7905 和 MP7906：6061 型铝/阳极氧化 1 类

锁紧螺母： 钢镀镍

输出引线（所有型号）：两根绝缘引线，20AWG，STR/TEF 绝缘，符合 MIL-W-16878D E 型，1 根白色和 1 根黑色

输出电压（所有型号）：200 V.P.P. TYP.（在 1000 I.P.S. 20 节距齿轮、0.005 间隙和 100K 欧姆负载下测试）

线圈电阻：

MP3298： 975 欧姆（典型值）

MP7905 和 MP7906：2500 欧姆（典型值）

灌封（所有型号）：拾音器的内部填充有环氧树脂，使磁性拾音器具有防油和防潮性

温度（所有型号）：-65° 至 +225° F（-54° 至 107° C）

线圈感应。

MP3298：最大 800 mH，@ 1K Hz

MP3298： 400 mH 典型值 @ 1K Hz
