FW Murphy 摩菲润滑液位保持器 LM500-TF

LM500 可在任何尺寸的发动机上保持油位。它还支持需要三线速动开关的安装。

测试功能允许测试浮动和开关

可直接安装

消除由于人为错误而导致的灌装不足/过量灌装

在不停机的情况下查看油位和状况

安装简单

自动保持润滑水平

正向密封拇指阀

LM500产品描述：

LM500的C型（三线制）触点允许将控制器/信号器作为闭环系统进行接线，从而形成可靠的故障敏感电路。有关应用数据，请参阅 LM500 系列流量图。

FW Murphy LM500-TF 油位保持器包括一项测试功能，只需按一下测试按钮即可确认浮子和开关都运行正常。LM500 系列可保持发动机、泵或压缩机的曲轴箱油位。调整到正确的运行油位，它会在使用时补充机油。如果供应油丢失并且设备继续使用油，低液位开关将发出警报和/或关闭设备。

当曲轴箱油位下降时，LM500 浮子也会下降并打开拇指阀。这允许机油从供油箱流经 LM500 并进入曲轴箱。当曲轴箱中达到适当的液位时，LM500 浮子上升，导致拇指阀关闭进一步的油流。

简单而独特的拇指阀不会堵塞，并提供可靠、无泄漏的密封。

如果清洁油供应耗尽，油位继续下降，低位开关将发出警报或设备停机。

LM500产品规格：

曲轴箱平衡通风口连接：1/2 NPTF（顶部）

入口连接：1/2 NPTF 可拆卸滤网（侧面）

出口连接： 1 个已连接，2 个未使用（已插电）

2 x 3/4 NPTF（侧面）

1 x 3/4 NPTF（底部）

拇指阀材料：氟橡胶

快速开关：SPDT 额定值 10 A，125 VAC;0.5 A，125 VDC;10 A，30 VDC

引线：18 AWG x 14 英寸± 2 英寸（355 毫米）长度

导管连接：1/2 英寸导管（母，顶部）

箱：压铸铝

镜头：透明蛙眼不染色、高冲击、高温聚碳酸酯;紫外线和热稳定

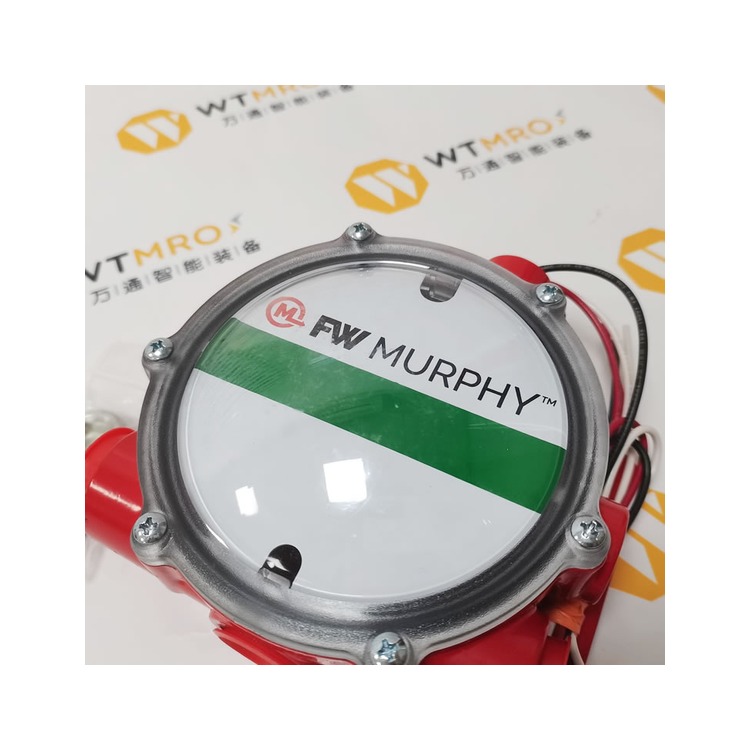

拨号：高可见度白色背景，带有绿色实线带，用于正常液位指示

最大入口压力：9.50 psi/25 ft. 油（扬程压力）

最大外壳压力：15 psi （103 kPa）

最大差值：2 英寸（51 毫米）

最高环境温度：250°F （121°C）

浮子：304 不锈钢

流速：有关应用数据，请参阅 LM500 系列流速图

尺寸：整体 6-9/16 英寸高 x 6-3/16 英寸宽 x 3-1/2 英寸深

有关确切尺寸，请参阅文档 00-02-0729 LM500 安装说明

LM500/LM500-TF 运输尺寸：9.5（宽）x 7.5（深）x 11 英寸。（水平） （241.3 （阔） x 190 （深） x 279.4 毫米 （高））

LM500/LM500-TF 运输重量：3 磅 7 盎司（1.57 千克）
